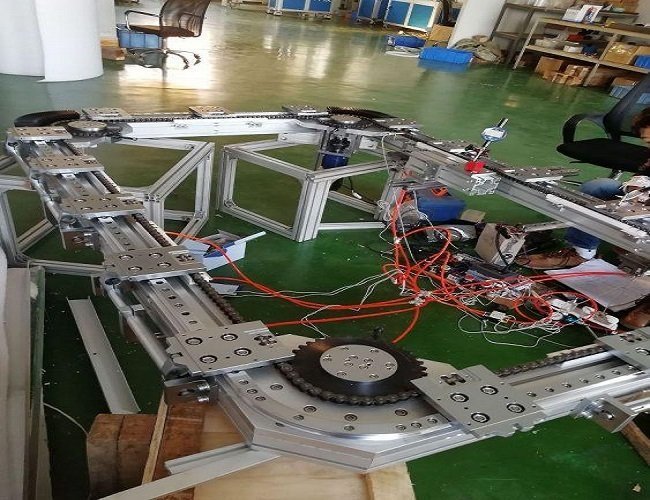

環形導軌作為精密環形流水線的核心部件，由直線導軌和弧形導軌組成，每個滑座代表一個工位，同步帶連接滑座，帶動滑座在導軌上作循環運動。 那么滑座如何平滑通過弧形段的？下面小編來給大家介紹一下。

滑座的四個滾輪在弧形導軌兩側的精密V型面上滾動，每側的兩個滾輪的中心的運動軌跡是同一條弧線，和弧形導軌是同一個圓心的；兩側的兩條弧形運動軌跡，是同圓心的；每側的兩個滾輪的中心的運動軌跡，為同一條直線；兩側的兩條運動軌跡，是平行的，之間的距離是恒定的。在確定四個滾輪的相對位置時，相當于用兩條平行的直線運動軌跡和兩條同心的弧線運動軌跡相交，兩平行直線間的距離等于兩同心弧線間的距離，這樣四個交點就是滾輪中心的位置；滾輪這么布置時，在直線導軌上和弧形導軌上，滾輪和導軌都緊密配合，沒有間隙的，這就確保了滑座和直線導軌/弧形導軌分別的緊密配合。

為了保證在過渡階段滑座能夠順利通過弧形段弗邁斯對每根弧形導軌的兩端進行了特殊的專門加工，角度比180度略微小些，靠近端部的兩邊的V型導軌面經過精磨，形成特殊軌跡，確保和直線導軌的接合的平滑；更重要的是，這個特殊軌跡的作用為：滾輪和導軌之間產生間隙的過程時間很短，是漸變的過程，不是突變的，很好的防止了沖擊的產生。即使間隙最大的時候，V型導軌依然卡在滾輪的V型槽里，所以不會發生滑臺脫離的現象。

滑座在環形導軌上運轉時，只有在過渡階段會有微小的間隙產生，其它階段滑座和導軌之間都是有預緊的緊密配合；可以說，環形導軌不但可以拐彎，而且運行的剛性很好，適合高速應用。
