環形導軌是一個組合后形狀環形的導軌，由直線導軌與圓弧型導軌組成，再搭配上滑塊，組合成一個閉環的軌道。

環形導軌滑塊的接觸方式：通過多年技術研發，實現了滑塊在直線上運動，通過圓弧導軌后，回到另一端直線導軌上，穩定運行，環形導軌屬于滾輪式的導軌，不同于常見的滾珠導軌與滾柱導軌，導軌上接觸的是滑塊上的四個滾輪，在接觸方式上，與滾柱導軌類似，組合成8條線進行接觸，接觸面積大，承受的下壓力、側向力則越大；且在通過有小粉塵環境時；例如焊接環境、木工設備加工環境，滾輪上線接觸方式，可以更好的應對，不出現滑塊卡死的現象，更符合實際生產使用。

環形導軌中直線導軌與環形導軌工藝：直線導軌與環形導軌硬度上已經達到HRC50以上，直線導軌硬度要達到HRC50以上，需要通過多道工藝保證，從原材料配方選定，到后面進行調質，拉直，熱處理來回20多道工藝，確保了4米的直線導軌，整根的一致性，使得環形導軌滑塊在直線搗鼓上每個位置上的精度。

環形導軌形狀：橢圓形狀在兩端各固定上一個180度的圓弧導軌組成，再上面配置不同數量的滑塊組合而成，可水平安裝，也可垂直安裝，延伸出雙橢圓環形導軌線體，在左右兩側，安裝兩組橢圓形狀的環形導軌，將治具連接在兩組環形導軌上的滑塊上，進行轉動，適用于大治具板、長治具板環境。矩形形狀形狀如矩形，在4個直角位置，安裝4個90度的圓弧導軌，組合成矩形形狀的環形導軌，中間可自由擺放例如點膠機構等。

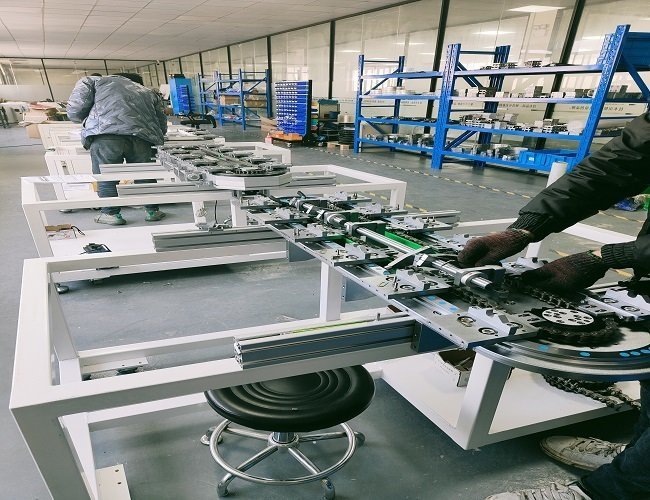

環形導軌研發：在研發環形導軌線體領域，保證滑塊在XYZ三個方向的重復定位精度都在正負0.05毫米，都做出了巨大的努力，滑塊作為一個組裝零件，在直線導軌安裝面，到滑塊安裝進導軌，滑塊上的銷孔，都要求加工精度上保證在0.01mm，在設計上，采用零件少、優設計，裝配模擬受力分析，無塵車間進行裝配環形導軌線體，多項檢測設備檢測精度，最后的目標都是保證環形導軌線體運行的穩定性、精準性。
