V型導軌的設計思考

2022-06-13 作者 : 馬鞍山三木鑲鋼導軌有限公司本站原創轉載請注明出處

V型導軌齒條傳動系統包括V型導軌、V型導軌齒條、滾輪等部件，適用于中等載荷的導軌系統。滾輪與導軌之間為線性接觸，摩擦力小、傳動速度高、噪音低、精度高。

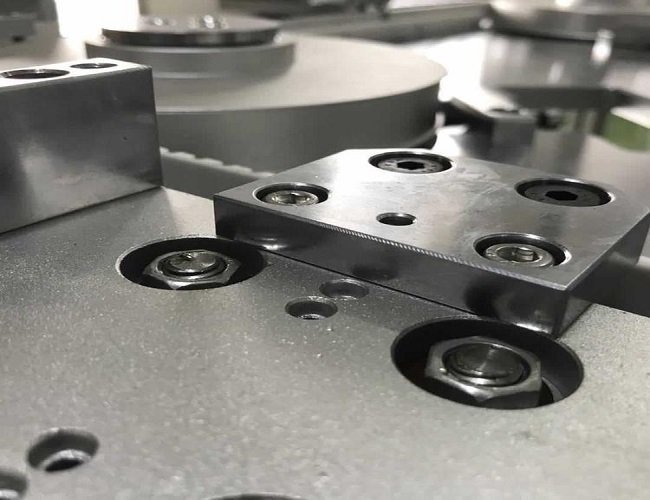

V型滾輪導軌的安裝首先準備好您所需的零部件，以一組導軌為例把V型導軌和V型齒條導軌安裝在型材或者其他鋼結構的支撐架上，把滾輪安裝在傳動板上，以正心輪為安裝基準，背隙設置和滾輪預緊操作時通過滾輪的偏心法蘭來實現的。

在偏心滾輪系列中，在偏心軸上提供2個孔，它們可用來調整背隙。如果滾輪位于它的零位位置，齒輪齒合背隙應該為標準值，此時側隙為0.05mm。過度預緊會降低系統使用壽命，預緊不足會導致滾輪不轉，或者因為齒輪齒合不良而造成磨損。通過端面扳手旋轉滾輪的偏心軸來實現滾輪的預載。正確的預載大約時滾輪在無負載的情況下，適度用力，可以用手轉動滾輪。

V型導軌現在在自動化領域及機床設備制造領域，運用率都比較高。不可否認的是，機床V型導軌有很多的特性是直線類線性導軌無法替代的。V軌屬于滑動導軌，運用時配合V型滾輪，因此V型導軌我們又稱之為V型滾輪導軌。在直線導軌風靡的今日，大多數機械設備廠商考慮的往往還是直線導軌。首先是因為這類導軌價格便宜，市面上也有標準的類型，在運用一定時間后替換也比較方便。隨著著客戶個性化需求的日益增加，常規的直線導軌已不能滿足人們的需求。這就需要客戶根據實際情況選擇一款合適的導軌，并按照規劃的要求加工定制。
